门窗安装前一定要看的知识汇总！
01
门窗的种类
门的开启方式与代号
开启形式 | 折叠 | 平开 | 推拉 | 地弹簧 | 平开下悬 | 百叶门 | 纱扇门 |
代号 | Z | P | T | DH | PX | Y | S |
窗的开启方式与代号
开启方式 | 固定 | 上悬 | 中悬 | 下悬 | 立转 | 平开 | 滑轴平开 | 滑轴 | 推拉 | 推拉平开 | 平开下悬 | 百叶窗 | 纱扇窗 |
代号 | G | S | C | X | L | P | HP | H | T | TP | PX | Y | A |
02
门窗材料组成
目前门窗主材材料种类较多
铝合金材料：普通铝合金型材、断桥铝合金型材（穿条断桥铝型材、注塑断桥铝型材）、铝塑复合型材
塑料型材（PVC型材）：普通塑料型材、覆膜塑料型材、彩色塑料型材
复合型材：铝塑复合型材、铝木复合型材
钢型材：空心不锈钢型材、空心钢彩板型材
铝型材表面处理：
品种 | 阳极氧化、着色 | 电泳涂装 | 粉末喷涂 | 氟碳漆喷涂 |
厚度 | AA15 | B级 | 40～120um | ≥30 um |
电泳涂装膜厚分类
级别 | 阳极氧化膜 | 漆膜 | 复合膜 | |
平均膜厚 | 局部膜厚 | 局部膜厚 | 局部膜厚 | |
A | ≥10 | ≥8 | ≥12 | ≥21 |
B | ≥10 | ≥8 | ≥7 | ≥16 |
合同未注明的，一律按B级供货
对铝合金主材厚度的要求：
规范规定铝合金门窗受力构件厚度应经试验或计算确定，未经表面处理的型材最小实测壁厚：窗型材≥1.4mm，门型材≥2.0mm。
受力构件指参与受力和传力的杆件，主要指门窗的横中梃和竖中梃及门窗内扇和安装配件位置处。
对塑料型材厚度的要求：
项目 | A类 | B类 | C类 |
可视面 | ≥2.8mm | ≥2.5mm | 不规定 |
非可视面 | ≥2.5mm | ≥2.0mm | 不规定 |
附：《建筑安全玻璃管理规定》
建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃：
（一） 7层及7层以上建筑物外开窗；
（二）面积大于 1.5m2的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗；
（三）幕墙（全玻幕除外）；
（四）倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；
（五）观光电梯及其外围护；
（六）室内隔断、浴室围护和屏风；
（七）楼梯、阳台、平台走廊的栏板和中庭内拦板；
（八）用于承受行人行走的地面板；
（九）水族馆和游泳池的观察窗、观察孔；
（十）公共建筑物的出入口、门厅等部位；
（十一）易遭受撞击、冲击而造成人体伤害的其他部位。
本款第十一项是指《建筑玻璃应用技术规程》 JGJll3和《玻璃幕墙工程技术规范》JGJ102所称的部位。
03
门窗杆件尺寸计算
门窗杆件的制作尺寸计算与门窗的加工工艺和装配方式有关，以及与外墙墙面的装饰材料有关，一般门窗的构造尺寸与洞口间的间隙如下：
饰面材料 | 贴面金属材料 | 清水墙 | 抹水泥砂浆或马赛克 | 贴面转 | 大理石或花岗岩 |
缝隙 | ≤5mm | 10～15mm | 15～20mm | 20～25mm | 40～50mm |
因此首先根据现场墙面的装饰材料，与业主或监理确定好门窗与洞口的间隙尺寸，进而确定门窗的外包尺寸，再根据门窗加工工艺，计算各构件的下料尺寸。
根据外墙装饰材料和现场测量放线情况，与业主或监理确定门窗的外框外包尺寸；
根据外框组装方式和外框构件的料型尺寸确定各外框杆件的下料尺寸
根据内扇与外框的搭接量关系确定内扇的外包尺寸；
根据内扇的组装方式和内扇构件的料型尺寸确定各内扇杆件的下料尺寸
根据内扇和外框的尺寸确定玻璃压线的下料尺寸；
玻璃压线的下料长度通过计算后，可以在第一次下料时进行试装，确定试装时的效果，满意后才可以批量下料。

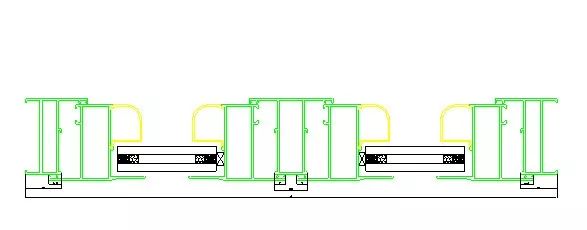

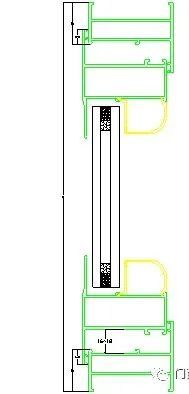

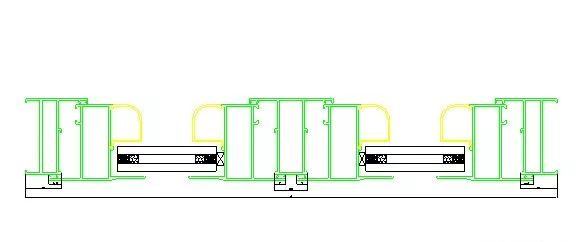

示例1.平开窗:
门窗外框宽度（高度）尺寸A（B）=洞口尺寸－2×间隙尺寸

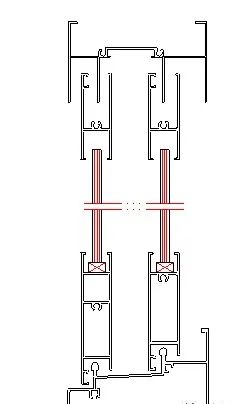

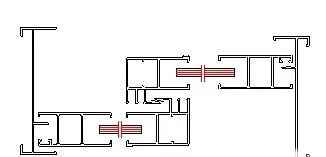

示例2.推拉窗
门窗外框宽度（高度）尺寸A（B）=洞口尺寸－2×间隙尺寸
门窗竖向边框的下料尺寸＝门窗的外框高度尺寸
因门窗外框竖通横断，所以外框横料的下料尺寸为
门窗横向上下外框的下料尺寸＝门窗的外框宽度尺寸－2×横料装配位置至外竖边框边部的尺寸－2×柔性防水垫片的厚度尺寸
内扇宽度外包尺寸:a=(A-2*外框料宽 +两边部的总搭接量+勾企料宽)/2
内扇上下横料下料长度＝内扇的宽度外包尺寸－构造尺寸
外侧内扇高度:b1=外侧导轨间净空尺寸＋上下搭接量＝B-外框料导轨总高+上下搭接量
内侧内扇高度:b2=内侧导轨间净空尺寸＋上下搭接量＝B-外框料导轨总高+上下搭接量
内扇竖料下料尺寸＝b1或b2
一般平开窗的扇框搭接量为6.5～8mm, 此尺寸由平开窗的料型尺寸和不锈钢铰链厚度尺寸确定；推拉窗的上下导轨搭接量为7～10mm，此尺寸也由推拉窗料的构造尺寸和配件尺寸确定，各种料型的具体搭接量，需测量各料型材料的具体尺寸和配件尺寸后确定。
其他分格形式的门窗构件下料尺寸按各门窗相应结构装配图确定。
04
玻璃装配尺寸

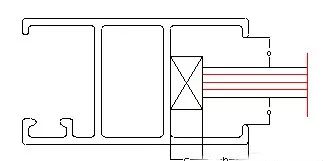

1.单玻安装时:
玻璃厚度 | 密封材料 | |||||
密封胶 | 密封条 | |||||
a | b | c | a | b | C | |
5 /6 | ≥5 | ≥10 | ≥7 | ≥3 | ≥8 | ≥4 |
8 | ≥5 | ≥10 | ≥8 | ≥3 | ≥10 | ≥5 |
10 | ≥5 | ≥12 | ≥8 | ≥3 | ≥10 | ≥5 |
3+3 | ≥7 | ≥10 | ≥7 | ≥3 | ≥8 | ≥4 |
4+4 | ≥8 | ≥10 | ≥8 | ≥3 | ≥10 | ≥5 |
5+5 | ≥8 | ≥12 | ≥8 | ≥3 | ≥10 | ≥5 |
2.中空玻璃安装时:
玻璃厚度 | 密封材料 | |||||
密封胶 | 密封条 | |||||
a | b | c | a | b | C | |
4+A+4 | ≥5 | ≥15 | ≥7 | ≥5 | ≥15 | ≥7 |
5+A+5 | ||||||
6+A+6 | ||||||
8+A+8 | ≥7 | ≥17 | ||||
05
门窗性能分级
1.抗风压性能分级表 单位:KPA
分级 | 1 | 2 | 3 | 4 | 5 |
指标值P3 | 1.0≤P3＜1.5 | 1.5≤P3＜2.0 | 2.0≤P3＜2.5 | 2.5≤P3＜3.0 | 3.0≤P3＜3.5 |
分级 | 6 | 7 | 8 | X.X | |
指标值P3 | 3.5≤P3＜4.0 | 4.0≤P3＜4.5 | 4.5≤P3＜5.0 | P3≥5.0 |
注：P3值对应的是风荷载标准值，也是杆件变形量为L/120(单玻、夹层玻璃)或L/180（中空玻璃）时的风压值。
2.水密性能分级表 单位:PA
分级 | 1 | 2 | 3 | 4 | 5 | XXXX |
指标值△P | 100≤△P＜150 | 150≤△P＜250 | 250≤△P＜350 | 350≤△P＜500 | 500≤△P＜700 | △P≥700 |
3.气密性能分级表
分级 | 2 | 3 | 4 | 5 |
单位缝长指标值 q1/m3/(m.h) | 4.0≥q1＞2.5 | 2.5≥q1＞1.5 | 1.5≥q1＞0.5 | q1≤0.5 |
单位缝长指标值 Q2/m3/(m2.h) | 12≥q2＞7.5 | 7.5≥q2＞4.5 | 4.5≥q2＞1.5 | q2≤1.5 |
4.保温性能分级表 单位:W/m2.K
分级 | 5 | 6 | 7 | 8 | 9 | 10 |
指标值k | 4.0≥K＞3.5 | 3.5≥K＞3.0 | 3.5≥K＞2.5 | 2.5≥K＞2.0 | 2.0≥K＞1.5 | q2＜1.5 |
5.空气声隔声性能 单位:dB
分级 | 1 | 2 | 3 | 4 | 5 |
指标值Rw | 25≤Rw＜30 | 30≤Rw＜35 | 35≤Rw＜40 | 40≤Rw＜45 | Rw≥45 |
